公路收費站無線監控解決方案

一、系統需求

高速公路收費點作為一個作業分散,遠程崗位眾多的行業,具有作業點數量眾多、地點分散,現場環境復雜的問題,這已成為日常維護工作的主要障礙。因而在遠程無人職守作業點、傳輸監控點內部推行遠程視頻監控系統,將會在很大程度上解決上述問題。正是基于公路收費這種特殊要求,大宏科技特提出這一基于無線網絡遠程視頻監控方案。

二、系統組成

(1) 監控?cái)z像子系統

(2) 無線寬帶網絡傳輸子系統

(3) 音視頻編解碼子系統

(4) 監控中心子系統

三、系統功能

通過大宏科技的無線寬帶監控應用系統的實施,你可以輕松的實現如下功能:

(1) 無線寬帶監控網將覆蓋所有需要覆蓋的區域;

(2) 無線寬帶網與有線局域網的無縫連接;

(3) 實時的監控音視頻信號;

(4) 監控報警;

(5) 監控網絡高擴展能力。

四、系統設計

1 、無線監控系統簡介

通過在監控區域與監控中心,按照實際情況選擇若干點裝設無線網橋、功放、高增益定向天線、監控?cái)z像頭,對監控區域進行無線監控 , 采用無線監控應用系統可以解決布線困難,解決有線監控系統的不易擴展性問題。

2 、系統結構:

云臺和鏡頭控制: 后端 PC 通過相應的軟件以數字信號的方式發送云臺和三可變變焦鏡頭的控制命令,經由交換機傳到視頻服務器,再由視頻服務器傳到解碼器,解碼器把數字信號轉換成模擬信號傳到云臺和變焦鏡頭,云臺轉動,鏡頭伸縮。

圖像傳輸和處理:前端攝像機把所拍攝到的移動變化圖像傳到視頻服務器,視頻服務器再通過無線網橋鏈路以 TCP/IP 數據包的形式傳到監控中心的以太網交換機相聯的 PC 機內 再由相關軟件處理、錄像等操作。

3 、無線監控傳輸方式

3.1 點對點傳輸

點對點傳輸距離比較遠,最遠可以達到50多公里,由于 2.4GHz 和 5.8GHz 的穿透能力和繞射能力比較弱,不能夠達到低頻的傳輸效果,所以在建設無線組網時一定要在“可視”的環境下架設才能使發揮其優越性。

3.2 中繼模式

如果在目標兩點間有阻礙的話,我們一般通過中繼的方式來解決所需兩點的鏈接問題,同時我們需要說明的是,除了選用背靠背中繼技術外外,我們也可選用單點中繼技術來解決所需兩點的鏈接問題,他們的區別是,背靠背中繼在前后段能提供統一的帶寬,而單點中繼的后半段只能提供前半段一半的帶寬。

五、系統構架設計

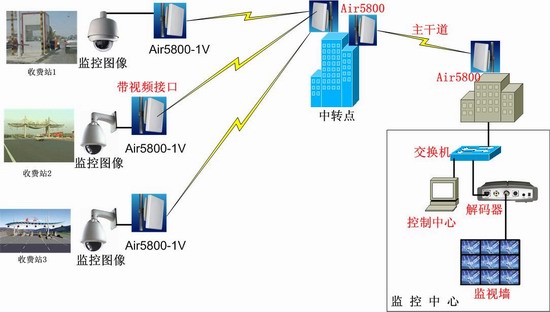

5.1 系統構架設計原理圖


5.2 系統簡介

1:在被監控點采用全天候( 24 小時)監控?cái)z像機對其監控;

2:將攝像機出來的模擬信號經過視頻服務器調制變成數字信號;

3:將視頻服務器的數字信號通過無線網橋傳輸?shù)奖O(jiān)控中心;

4:監控中心采用三層交換機將來自各個監控點的圖像隔離開避免網絡廣播所帶來的網絡風暴消耗有效的帶寬,影響系統的正常運行;

5:監控中心采用服務器的存儲方式,代替以前傳統的硬盤錄像機的存儲方式;

6:監控中心以外的遠程監控點可以通過 IE 的和安裝客戶端軟件的方式進行監控,避免了傳統的監控不能遠程監控的弱點。


大宏科技所經營的無線產品及其附件,憑借其超強的穩定性及可維護性,受到了客戶的一致好評,非常適合戶外惡劣的環境,大大提高了用戶的辦公效率.
