寧夏大峰礦橋接應用方案
目前，隨著經濟的發展，很多企業逐漸發展壯大，紛紛建立新廠，新廠老廠之間距離不過幾公里或幾十公里，分別建立有獨立的局域網系統，新、老兩廠間的網絡通訊問題的解決迫在眉睫。使用光纜連接費用過高，租用電信的DDN專線雖然可以滿足一些數據傳輸?shù)男枨?，但是要完成?shù)據、語音、圖像等大量的數據信息，DDN的數據傳輸能力就顯的得無能為力，而且專用線路的月租費用對企業也是一筆不小的開支。在這種情況下，采用無線局域網技術，建立新、老廠區的無線橋接系統就適得其時了。
應用實例：
寧夏某廠礦，因為業務發展，在3公里外新建廠房，且分別有獨立的局域網絡。因此，新、舊廠房之間的網絡通訊成為迫在眉睫的問題。使用光纜的成本太高，簡單的MODEM撥號上網不能解決大量數據傳輸?shù)膯栴}。經過多次的比較及現場的勘測，該企業決定采用無線來解決該問題。系統建成后，該企業新、舊廠房之間的生產調度數據、視頻及語音，均通過無線來實現，大大節省了成本，并且方便了管理及維護。
方案設計：
因為設計要傳輸該企業的語音、數據及視頻，整體數據流量大，所以，根據實際情況我們選配帶寬達54M并且集成15dBi定向天線的室外網橋Air2400-15。該網橋可工作在-30度至60度，可以適應室外的高、低溫天氣。

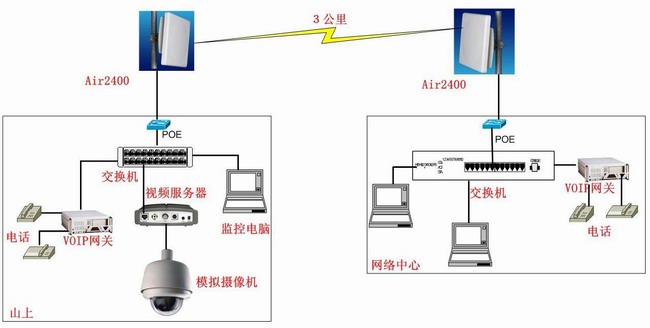

通過采用點對點方式建立無線寬帶網絡，在A點、B點分別安裝一套室外網橋Air2400-15，A點、B點的無線網橋都提供10/100BaseT以太網接口，可以雙絞線連接到交換機及VOIP網關的10/100BaseT以太網接口上。該設備內置了防感應雷電的避雷器，可有效防護感應雷電，直擊雷電則通過建筑物的避雷針進行防護。同時，在各接口出使用美國3M出品的防水膠泥、膠帶，防止雨水進入設備。
VOIP網關起到把電話音頻信號轉化為適合網絡傳輸?shù)男盘?，通過網橋進行傳輸。對端的VOIP網關在收到網橋傳到的信號后則進行反向轉化。VOIP網關工作是雙工雙向的。
我公司Airwide（艾爾威迪）的Air2400-15系列網橋，執行802.11b/g標準。協議帶寬高達54M，除去底層協議所占用的帶寬，則用戶實際可用帶寬可穩定在18M左右。并且有13個信道，可以充分叉開信道，避免相互之間的干擾。使用集成天線設計，既方便安裝調試，減低了成本，又簡化了維護的要求。應用POE模塊供電，可以用網線供電100米以外的區域。具有超強的穩定性和免維護特性。在傳輸語音的時候還可以傳輸數據。
