WLAN微波鏈路的計算方法
LAN無線設備的發射功率、天線增益和傳輸距離的對應關系，按以下計算公式可以得到：
P t= Pr – Ga – Gt – Gr = Bt + M + Ld
其中：
Pt為發射方功率（dBm）：
這里是網橋、AP或網卡本身的輸出功率。當有放大器時應該是放大器的輸出功率。
Pr為接收功率(dBm)：-83dBm（11Mbps）或-70dBm(54Mbps)。
Ga為雙向放大器接收增益（dB）：大宏科技的放大器為20dB，沒有放大器時為0。
Gt為發射天線增益（dB）。
Gr為接收天線增益（dB）。
Bt為合路器、饋線或波導損耗（dB）：一般考慮6到10dB。
M為衰落儲備（dB）：具體選擇受到很多因素的影響。

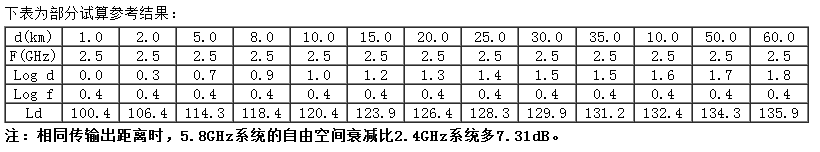

Ld自由空間損耗（dB），其值由下面的公式計算
Ld=92.4+20logd+20logf
其中：
d為收發之間距離；
f為工作頻率（GHz），WLAN頻率范圍為2.4~2.485GHz，取f=2.5(GHz)
WLAN設備傳輸數據的速度與無線設備接收到的信號強度是有關系的。802.11b的設備通常接收靈敏度都可以在-83dBm左右達到11Mbps。而802.11g的設備要達到54Mbps，則到達設備的信號強度需要達到-70dBm。顯然，如果不借用802.11g專用的功率放大器，54Mbps設備的工作距離將比11Mbps的設備近得多。
另外，因為WLAN系統是雙向工作的，所以在計算鏈路參數時必須進行雙向試算。
在上面的計算公式中，衰落儲備一項對應了在實際工程上是經常會遇到的問題。比如樹木、建筑物或車輛的遮擋衰減，建筑材料的吸收衰減，水體的能量吸收衰減，天線的安裝不正或行進中的晃動等等不確定的因素造成的衰減，都會影響到系統的性能和穩定。因此，工程設計中應該根據經驗或者實地測試，正確地選擇系統設備和天饋系統，為系統留下足夠的衰落儲備，以保證系統能夠長期穩定地工作。
以下是一些建筑材料衰減減損耗的經驗數據：
紅磚墻：13~18dB
空心砌塊磚墻：4~6dB
簡易石膏板墻：3~5dB
玻璃、玻璃窗：6~8dB
木門：3~5dB
金屬門：6~8dB
